Barkácsoljunk fényképezőgépet

2012.12.12. 14:35 mudman

Pár hete már befutott az eBayen vásárolt, durván 70 dolláros fényképezőgép, amely 6x12 centis képeket készít. Egy baj van vele, az elején egy rémes műanyagdarab van objektív helyett. A neten aztán hamar találtam hozzá tuningleírást, nagyjából pontos recepttel. Így nekiálltam, rendelgettem Kínából, Dániából, Angliából, és amikor befutott minden, elkezdtem rombolni. Recept, hozzávalók lapozás után...


Hozzávalók:

1db Holga 120 PAN fényképezőgép

1db Schneider-Kreuznach Angulon 90mm f6,8-as objektív - fontos, hogy meglegyen a hátulján az a menetes bizgentyű, ami  majd rögzíti

1db távmérő - nem feltétlenül muszáj, de jó ha van

1db M42-es vázsapka

1db Nikon vagy Canon / M42-es adapter

1db 12 -17mm-es M42 - M42 helikoid - ezzel lehet majd élességet állítani

1db 40,5 -->58mm-es szűrőadapter

1db 68mm-es fém napellenző (utóbbi kettő már csak feláras extra...)

ezen felül csiszolópapír, kés vagy fűrész ízlés szerint, fekete szigetelőszalag, kétkomponensű ragasztó, kézi fúró, esetleg köszörűgép, apró, de hosszú, vékonyszárú csavarhúzó.

Első lépésben az eredeti objektívet kell leszedni a gép elejéről. Ezt pár csavar kiszedésével el lehet intézni, aránylag hamar. Itt vezetéket is kell vágni, hülye érzés rombolni, de bemelegítésnek megteszi. Szokjuk meg, lesz még ennél rosszabb is.


Az objektívet tegyük félre, már nem lesz rá szükségünk. A homlokfalon lévő kis kiemelkedést valahogy el kell távolítani, mert a továbbiakban teljesen sík felületre lesz szükségünk. Lehet csiszolni is, én a nagyobb darabokat egyszerűen egy éles késsel faragtam le. Amikor nagyjából kész volt, csiszolópapírral finomítottam a felületet.

forgacs_560.jpgÉles kés, biztos kéz kell ehhez a mutatványhoz, hogy véráldozat nélkül megússzuk

Praktikus leszedni a gép tetejét is, így nem megy tele minden apró rés a levakart műanyagforgáccsal. A vakupapucsokat is lekaphatjuk, nem lesz rájuk szükség, hiszen a kábelezést, amellyel a régi objektív zárjához voltak kötve, már elvágtuk. Az Angulonon meg úgyis van vakuszinkron csatlakozó. Ha távmérőt is szeretnénk a gépre, érdemes a baloldali vakupapucsot egy kicsit balrább visszaszerelni, hogy a távmérő elférjen. Igaz, hogy kitakar majd a vízszintező libellából, de ehelyett úgyis szerzünk majd másikat. (0,99 cent)

vakupapucs_560.jpgNégy csavart kell kicsavarni, hogy leszedhessük a vakupapucsot. A baloldalit át is kell majd helyezni.

A vakupapucsok kábelezését nyugodtan cibáljuk ki a gép belsejéből az sem kell már.

kabelek_560.jpgRoppant igényes kivitelű Y-kábel kerül elő a gép belsejéből

Lapos késsel, vagy csavarhúzóval kaphatjuk le a filmtovábbító gombot. Ezt majd ragasztani kell, amikor összeépítjük a gépet.

racsni_560.jpgA filmtovábbító gombot egy szélesebb fejű csavarhúzóval lehet lefeszegetni. Alatta újabb, eddig láthatatlan csavarokat találunk. Csavarjuk ki ezeket is.

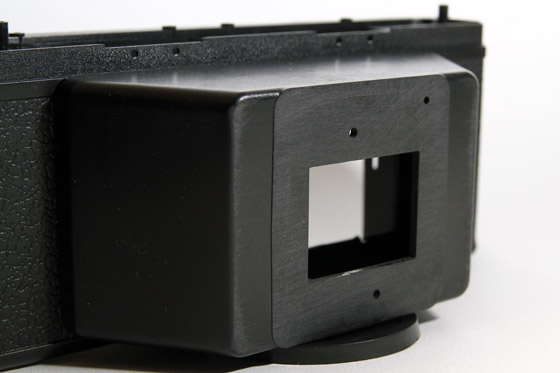

csiszolt_orr_560.jpgEz már a csiszolópapírral finomított felület

Nehéznek tűnő feladat következik, úgy kell egy szabályos kört szerkesztenünk a műanyaglapra, hogy annak nincs közepe. Sőt, a szögletes lyuk is teljesen idétlen formájú, és véletlenül sincs középen. Megoldásként tömjük be a lyukat egy kartonnal, és így már lesz hova döfni a körző hegyét.

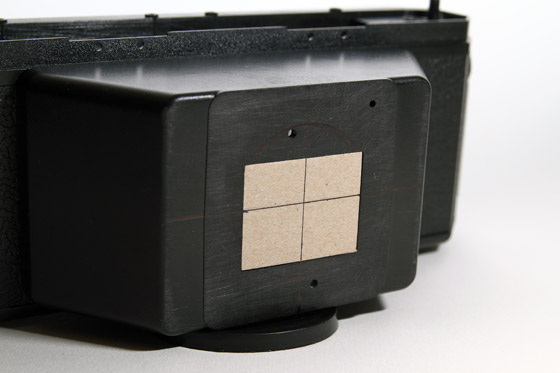

center_560.jpgVolt lyuk, nincs lyuk

A legkoszosabb művelet következik, ki kell vágnunk a bejelölt kört. (Ennek akkorának kell lennie, hogy az egyik oldalán Nikon/Canon bajonettes, másikon M42-es menetes adapter éppen beleférjen.) Itt ismét a modellautós-kapcsolat segített ki egy kölcsönadott Dremel mini kézi köszörűvel/fúróval. Én ezernyi lyukat fúrtam, aztán kitörtem a felesleges műanyagot, majd a köszörűfejjel finomítottam a perforáció nyomait.

Csiszolópapírral még koszoltam egy kicsit, majd az adapter beragasztása következett. Ha biztosra akarunk menni, érdemes még egy-két csavarral is megfogatni. De figyelem, a csavarfejre vigyázzunk! Nem emelkedhet ki az adapter síkjából! Én ezt akkor vettem észre, amikor szép sorjában elkezdtem az alkatrészeket felrakni a gépre. Illetve van még egy megoldás, ha az adapter legszélére fúrjuk a lyukakat, akkor a csavarfejek nem lesznek útban. Amúgy meg bőven elég a kétkomponensű ragasztó, akkora felületen az is tisztességesen megfogja, amit kell.

vaz_560.jpgAz alsó csavar feje leköszörülve, a felsők hűlt helye ideiglenes szigszalag borítással

Megvan az alap, jöhetnek a felépítmény darabjai. Itt is akadt probléma, mert az M42-es vázsapkára készült ugyan megfelelő méretű lyuk a Copal 0-ás zár befogadására, de az objektív behelyezése utána  rögzítőgyűrű már nem ment fel az Angulon menetére. Ugyanis a szorgos kínaiak nem spóroltak az anyagon, és túl vastag lett az egyszerű vázsapka. A pánikszerű esztergályoskeresés - és találat - után már minden összeállt.

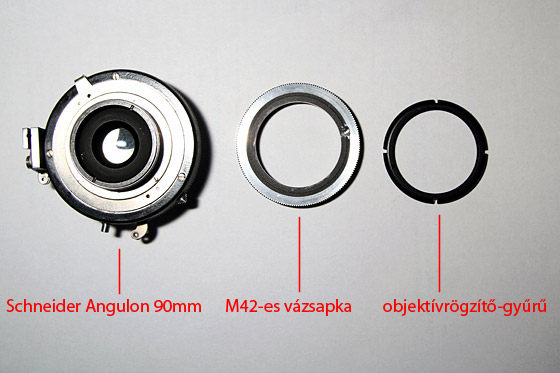

darabok_560.jpgAz M42-es vázsapka apró furat egy picike csavar fejének hagy helyet

És végül az összeépített új ormány:


Alább pedig az árnyékolóval is tuningolt szett:


Ez pedig az elkészült cucc:


Szerző: Földes Attila
